Переходник Canon nFD-4/3 + одуванчик



Переходник Canon nFD-4/3 c одуванчиком (Olympus Canon nFD-4/3 adapter with AF confirm and Image Stabilizer) предназначен для установки объективов Canon с байонетом nFD на фотоаппараты системы 4/3 (Olympus E-system), т.е. является переходником с байонета 4/3 на байонет Canon nFD с полной компенсацией рабочего отрезка, подтверждением фокусировки и работой стабилизатора.



Установка переходника осуществляется путем разборки объектива Canon nFD и заменой его байонета на специально адаптированный байонет под OLYMPUS 4/3.










Описание и особенности применения переходника Canon nFD - 4/3

Переходник максимально адаптирован под фотоаппараты OLYMPUS E-серии (E-1, E-300, E-330, E-500, E-400, E-410, E-420, E-450, E-510, E-520, E620, E-3, E-30 …). Сделан из стали, что позволяет без боязни использовать большие и тяжелые объективы. Переходник имеет матовое черное защитное химическое покрытие, накатку, красную метку для удобства пользования. Переходник имеет специальную площадку для крепления микросхемы подтверждения фокусировки и стабилизации (одуванчика).



КУПИТЬ переходник можно через раздел КАК КУПИТЬ!!!














форум: оптика Canon FD на OLYMPUS 4/3

Canon nFD 50/1.4 on 4/3 body (test-review)

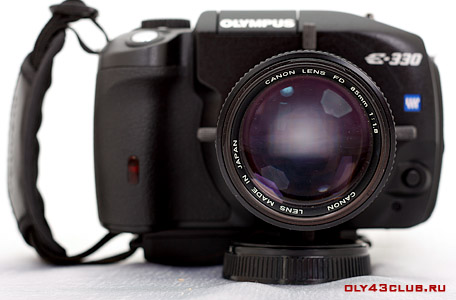

Canon nFD 85/1.8 on 4/3 body (test-review)


photo-gallery :

OLYMPUS E-3 + Canon nFD 50/1.4

OLYMPUS E-3 + Canon nFD 85/1.8

[VGR/zymmi]

инструкция по переделке Canon nFD под 4/3(вариант от VGR)


вот мой способ переделки Canon nFD под 4/3

он состоит из трех этапов

1. разборка байонета объектива
2. блокировка привода диафрагмы
3. сборка объектива с байонетом 4/3

для разборки объектива нам понадобится отвертка крестик и пинцет:



откручиваем винтики по бокам:



и достаем кольцо крепления байонета:



потом достаем сам байонет:





откручиваем винты крепления кольца диафрагмы



вынимаем кольцо крепления диафрагмы



достаем кольцо диафрагмы и привод диафрагмы (осторожно не потеряйте шарик)



вот так выглядит разобранный байонет Canon nFD 50/1.4



теперь переделываем диафрагму, чтобы она работала совместно с кольцом диафрагмы, есть много вариантов как это сделать, мой вариант такой:

я использую "родной" штырек управления диафрагмой



его нужно отпилить и приклеить на привод диафрагмы





лишние детали с металлического кольца привода диафрагмы нужно удалить



теперь вставляем привод диафрагмы в объектив, приклеенный штырек должен попасть в паз управления диафрагмой



вставляем кольцо диафрагмы, полностью открываем диафрагму, выставляем минимальное значение диафрагмы и приклеиваем перемычками привод диафрагмы и кольцо диафрагмы



вставляем и закручиваем крепление кольца диафрагмы





вместо байонетной части вставляем переходник Сanon nFD - 4/3




вот и все:





теперь объектив Canon nFD 50/1.4 полностью совместим со всеми фотоаппаратами стандарта 4/3:






инструкция по переделке Canon nFD под 4/3(вариант от nortuser)


canon fd 85mm f1.2l on olympus 4/3:

http://forum.mflenses.com/canon-fd-85mm-f1...-4-3-t8597.html



на самом дело процедура несложная, самое сложное это правильно заблокировать диафрагму

попозже я сделаю полную инструкции по адаптации объективов с байонетом Canon nFD под 4/3 !

так как у меня есть некоторый положительный опыт, я также могу переделать ВАШ объектив canon nFD под OLympus 4/3 !

[pmunozc]

Я имею 5 целей, Canon FD (не NFD) может подключить адаптер, и у Вас есть бесконечна.

[Adilka]

Как я понял, баонетов 2 - FL и FD, под nFD имеется ввиду, что новый FD пришел на замену FL (breech-lock)?

[VGR/zymmi]

Я имею 5 целей, Canon FD (не NFD) может подключить адаптер, и у Вас есть бесконечна.

бесконечность есть, переходники подходят только для байонета new FD!

1. infinity available
2. all apertures available
3. AF confirm available
4. IS work
5. compatible only with new FD lens

А можно совсем глупый вопрос?...
Как отличить FD от nFD? Маркировка, вроде, одинаковая...

http://oly43club.ru/forum/index.php?s=&...ost&p=13424


Оригинальное крепление FD предусматривало установку объектива при помощи поворота кольца в задней части объектива (без поворота объектива относительно камеры), однако позже это крепление было заменено на байонет (т. н. «Новый FD», англ. New FD, FDn), позволяющий устанавливать и снимать объектив простым поворотом последнего.

отличить можно по маркировке по маркировке:


Объективы, выпускаемые в 1973—1979 годах имели обозначение «S.C» или «S.S.C», выполненное красными буквами.
С 1978 года, после появления байонета FDn, обозначения на корпусе объектива исчезли. Подразумевалось, что все они имели покрытие S.S.C.

FD










nFD




по внешнему виду байонета:

canon FD










canon nFD

[Adilka]

Может это поможет отличать линзы:

In 1978, with the introduction of the 'New FD' or 'FDn' series, the coating type was no longer specified on the lens front. All these lenses received S.S.C coating (with the exception of the 50mm f/1.8 lens).

То есть на новых FD нет надписей SC и SSC

+ The post-1979 'New FD' versions are designated "L" (said to indicate 'luxury' or 'asphericaL'). The "L" designation, and the famous red ring around the lens front, have continued in the current EOS autofocus lenses.

То есть nFD имеет литеру L, до этого были "AL", "Aspherical", or "Fluorite" on the front of the lens mount.

[sad78]

а нет переходника что бы не нужно было разбирать объектив для КЕНОНА?

[VGR/zymmi]

а нет переходника что бы не нужно было разбирать объектив для КЕНОНА?

такой переходник есть, называется универсальный ХХХ -4/3, но с ним бесконечности не будет...

[stratokaster]

А можно дурацкий вопрос? Когда появятся живые фотоаппараты micro4/3, можно будет рассчитывать на появление полноценного переходника m43 -> Canon FD? Насколько я понимаю, сложностей быть не должно, поскольку у m43 рабочий отрезок около 20 мм. Тогда же, насколько я понимаю, станет возможным полноценный переходник на Минолту МД?

[VGR/zymmi]

А можно дурацкий вопрос? Когда появятся живые фотоаппараты micro4/3, можно будет рассчитывать на появление полноценного переходника m43 -> Canon FD? Насколько я понимаю, сложностей быть не должно, поскольку у m43 рабочий отрезок около 20 мм. Тогда же, насколько я понимаю, станет возможным полноценный переходник на Минолту МД?

да, как только станут доступными фотоаппараты micro4/3 появятся и полноценные переходники m43 -> Canon FD

[stratokaster]

да, как только станут доступными фотоаппараты micro4/3 появятся и полноценные переходники m43 -> Canon FD

Понятно, дополнительной оптикой FD надо затариваться заранее, пока она не взлетела в цене

(У меня просто есть старый плёночный Кэнон, на который я активно снимаю. Не хотелось бы курочить объективы для использования на цифре.)

[fenya]

del

[ckat]

Из выше изложенного не понял только одно - каким образом осуществляется фиксация переходника на объективе? винты, судя по фото, не задействованы... выражаясь языком учебника "Допуски и посадки", применен метод "гарантированного натяга"?
И с ценой непонятно - в этой теме указана цена 1300 руб. за переходник с одуванчиком, а вот тут: http://oly43club.ru/index.php?p=price - 1500... где правда?

[VGR/zymmi]

Из выше изложенного не понял только одно - каким образом осуществляется фиксация переходника на объективе? винты, судя по фото, не задействованы... выражаясь языком учебника "Допуски и посадки", применен метод "гарантированного натяга"?

как говорится впритык

И с ценой непонятно - в этой теме указана цена 1300 руб. за переходник с одуванчиком, а вот тут: http://oly43club.ru/index.php?p=price - 1500... где правда?

исправил...

цены смотреть в разделе цены


на днях будет полная инструкция по переделке Сanon nFD под 4/3 (на примере объектива Сanon nFD 50/1.4)

[VGR/zymmi]

Раскажите в чём принципиальная разница между FD и FL? Если допустим их ставить в ХХХ переходник, то бесконечности не будет у обоих? И есть ли возможность изготовить переходник под FL?

http://ru.wikipedia.org/wiki/Canon_FL


рабочий отрезок у Canon R/FL/FD = 42.00 мм , бесконечности с универсальным переходником ХХХ-4/3 не будет у обоих, специализированных переходников под FL для 4/3 нет...

[fenya]

del

Сообщение отредактировал fenya - 30.3.2011, 16:39

[Левша]

Пусть не покажется мой вопрос глупым, но если не переделывать объектив, а использовать универсальный ХХХ, то как переключать диафрагму? Такого переходника у меня ещё нет, только заказал
потому и спрашиваю. Объективы у меня есть с байонетом FD и nFD. Оба их можно использовать с ХХХ без переделки? И вот такой ещё объектив CANON SUPER CANOMATIC LENS R 50mm F1.8 (FD) - его тоже можно через ХХХ применить? И что значит надпись SUPER CANOMATIC ?

[VGR/zymmi]

Пусть не покажется мой вопрос глупым, но если не переделывать объектив, а использовать универсальный ХХХ, то как переключать диафрагму? Такого переходника у меня ещё нет, только заказал
потому и спрашиваю. Объективы у меня есть с байонетом FD и nFD. Оба их можно использовать с ХХХ без переделки?

http://oly43club.ru/forum/index.php?s=&...post&p=7466

И вот такой ещё объектив CANON SUPER CANOMATIC LENS R 50mm F1.8 (FD) - его тоже можно через ХХХ применить? И что значит надпись SUPER CANOMATIC ?

http://www.vermontel.net/~wsalati/CasualCo...CanonLenses.htm

[nordalin]

Подскажите, пожалуйста, переходник подойдёт для объектива Sigma Macro Super-Wide II 24mm 1:2.8 ?
