> The Canon nFD-4/3 replace-adapter with AF confirm and Image Stabilizer, description on English
VGR/zymmi
сообщение 12.9.2008, 16:18
Сообщение #1


почетный член клуба 4/3
****

Группа: Administrators
Сообщений: 2611
Регистрация: 15.4.2007
Пользователь №: 6

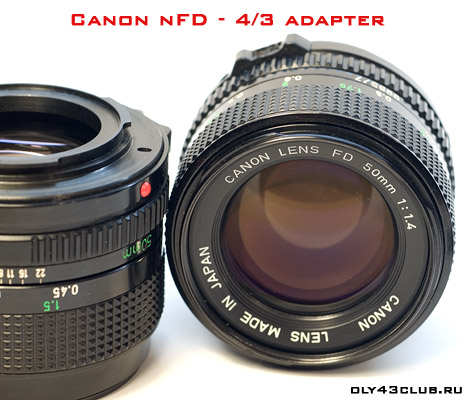

The Canon nFD-4/3 replace-adapter with AF confirm and Image Stabilizer



The Canon nFD-4/3 replace-adapter with the Dandelion (Olympus 4/3 AF confirm and image stabilizer) is for fitting lenses with Canon nFD - bayonet joint to the cameras with 4/3 system (Olympus E-system) with the full compensation of the flange focal distance (infinity available) and also with the AF confirm and the image stabilizer.



Adapter installation is realize by dismantling of objective Canon nFD and replacement of its bayonet joint by specially adapted bayonet joint under OLYMPUS 4/3












The adapter is adjusted to the Olympus cameras of the E-series (E-1, E-300, E-330, E-500, E-400, E-410, E-420, E-450, E-510, E-520, E620, E-3, E-30 …). Adapter is made of steel and this allows making free use of big and heavy lenses. It has black chemical protective mat surface and the red mark for convenient use.

with Canon nFD -4/3 adapter:
1. infinity available
2. all apertures available
3. AF confirm available
4. IS work
5. compatible with all nFD lens (in theory)
6. crop factor = x2












HOW to BUY


--------------------
GFOTOSTORE.RU - переходники и фотоаксессуары для зеркальных и беззеркальных фотоаппаратов
Go to the top of the page

+Quote Post
VGR/zymmi
сообщение 12.9.2008, 16:26
Сообщение #2


почетный член клуба 4/3
****

Группа: Administrators
Сообщений: 2611
Регистрация: 15.4.2007
Пользователь №: 6



Canon nFD (50/1.4) to 4/3 conversion instruction



Canon nFD 50/1.4 on 4/3 body (test-review)

Canon nFD 85/1.8 on 4/3 body (test-review)


photo-gallery :

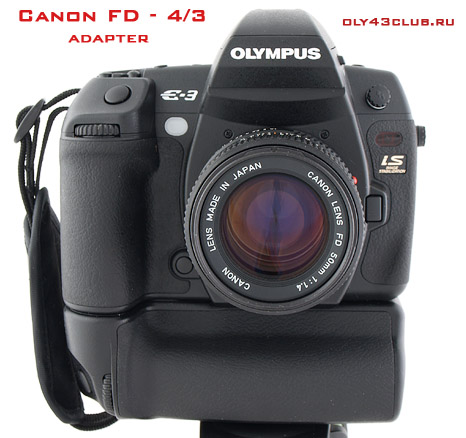

OLYMPUS E-3 + Canon nFD 50/1.4

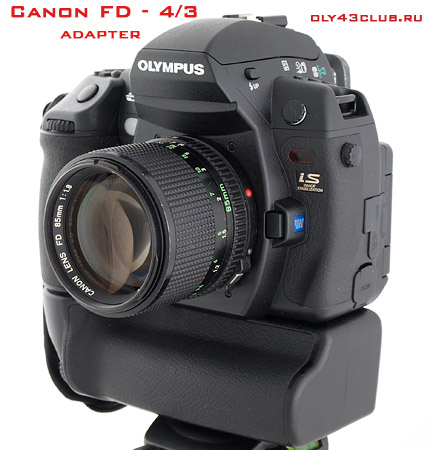

OLYMPUS E-3 + Canon nFD 85/1.8


--------------------
GFOTOSTORE.RU - переходники и фотоаксессуары для зеркальных и беззеркальных фотоаппаратов
Go to the top of the page

+Quote Post
VGR/zymmi
сообщение 31.3.2011, 0:28
Сообщение #3


почетный член клуба 4/3
****

Группа: Administrators
Сообщений: 2611
Регистрация: 15.4.2007
Пользователь №: 6



вот мой способ переделки Canon nFD под 4/3

он состоит из трех этапов

1. разборка байонета объектива
2. блокировка привода диафрагмы
3. сборка объектива с байонетом 4/3

для разборки объектива нам понадобится отвертка крестик и пинцет:

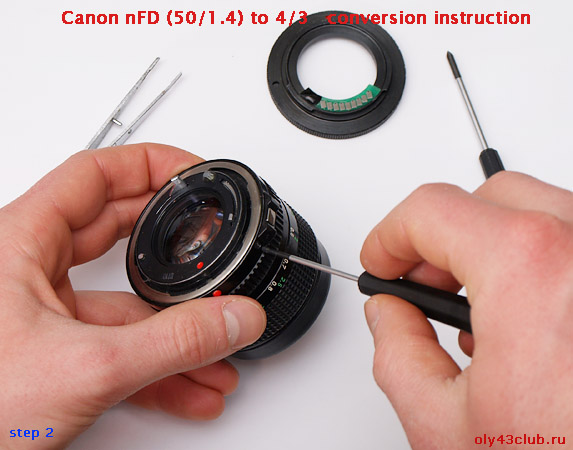

откручиваем винтики по бокам:

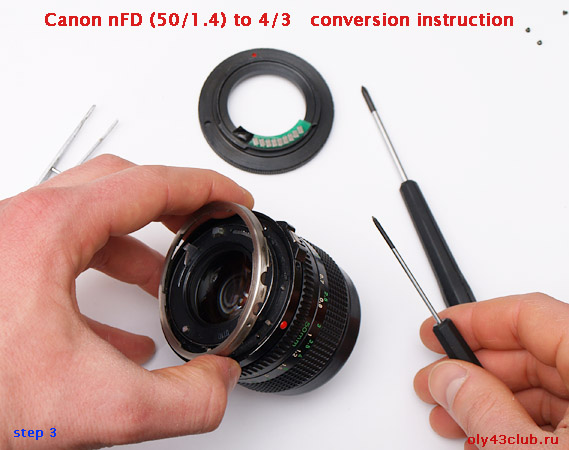

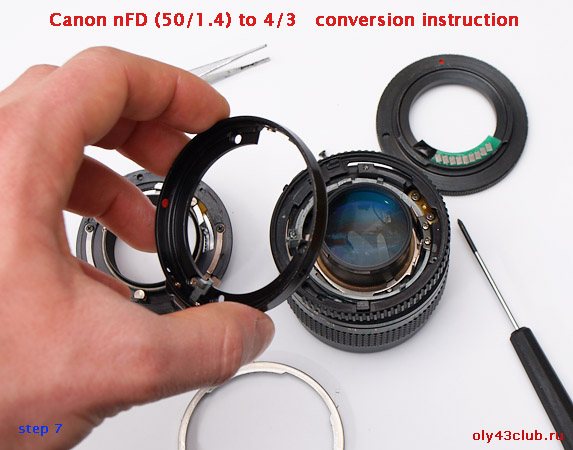

и достаем кольцо крепления байонета:

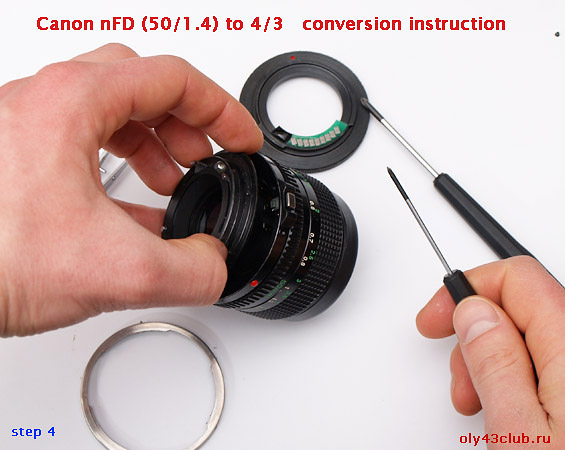

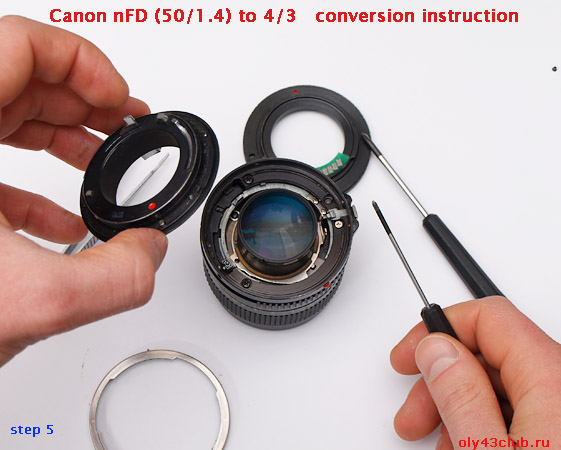

потом достаем сам байонет:

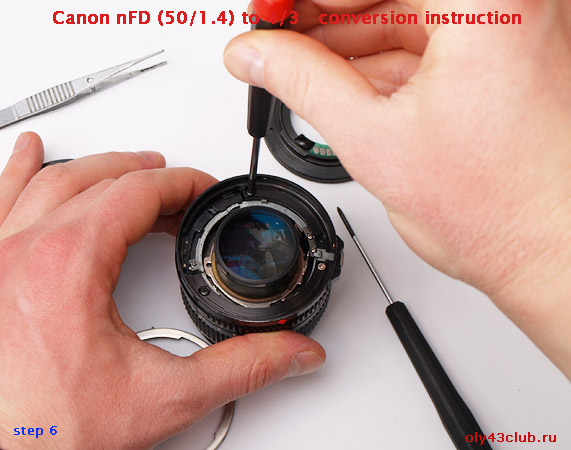

откручиваем винты крепления кольца диафрагмы



вынимаем кольцо крепления диафрагмы



достаем кольцо диафрагмы и привод диафрагмы (осторожно не потеряйте шарик)

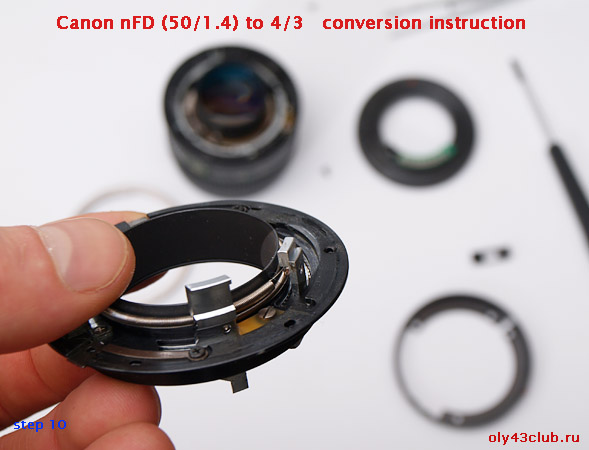

вот так выглядит разобранный байонет Canon nFD 50/1.4



теперь переделываем диафрагму, чтобы она работала совместно с кольцом диафрагмы, есть много вариантов как это сделать, мой вариант такой:

я использую "родной" штырек управления диафрагмой

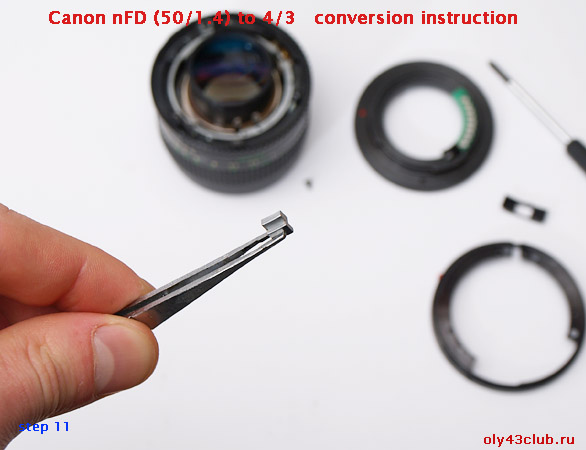

его нужно отпилить и приклеить на привод диафрагмы

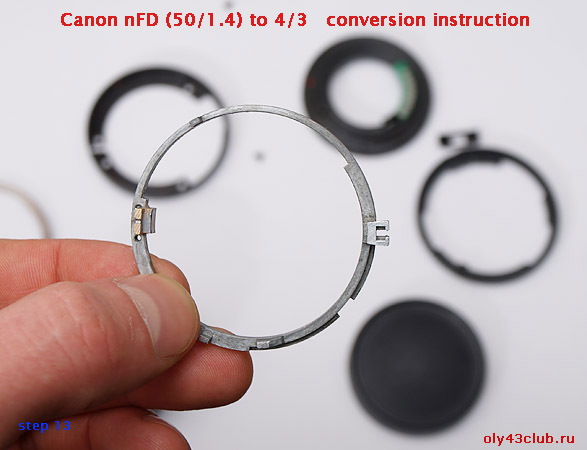

лишние детали с металлического кольца привода диафрагмы нужно удалить

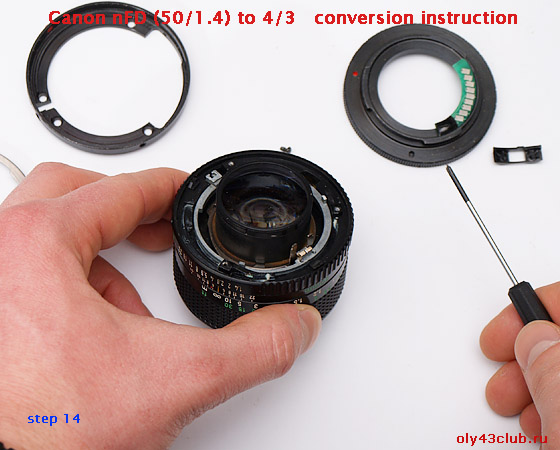

теперь вставляем привод диафрагмы в объектив, приклеенный штырек должен попасть в паз управления диафрагмой

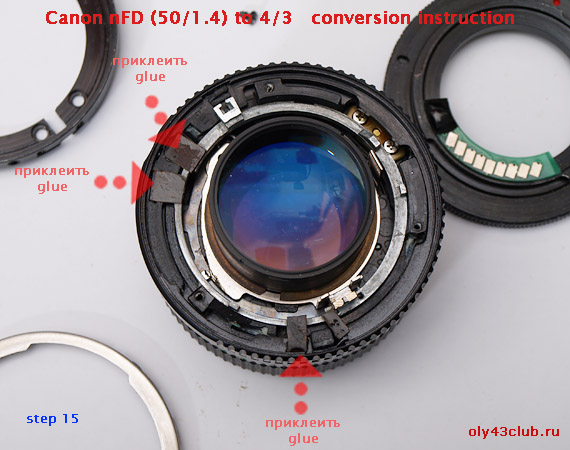

вставляем кольцо диафрагмы, полностью открываем диафрагму, выставляем минимальное значение диафрагмы и приклеиваем перемычками привод диафрагмы и кольцо диафрагмы

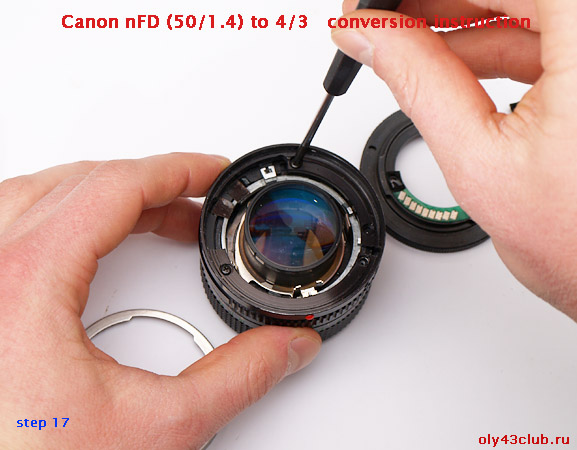

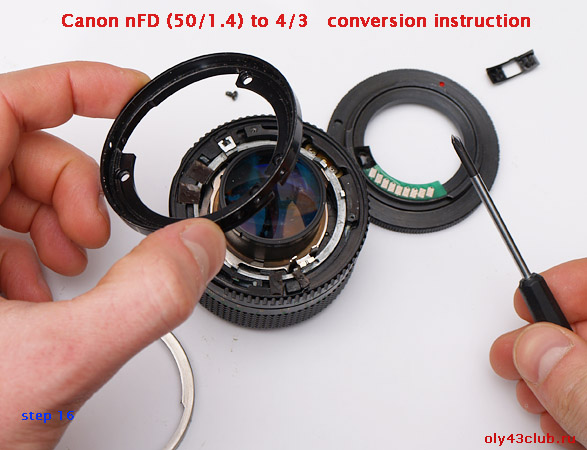

вставляем и закручиваем крепление кольца диафрагмы

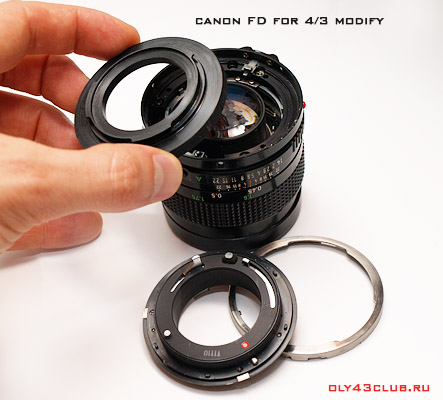

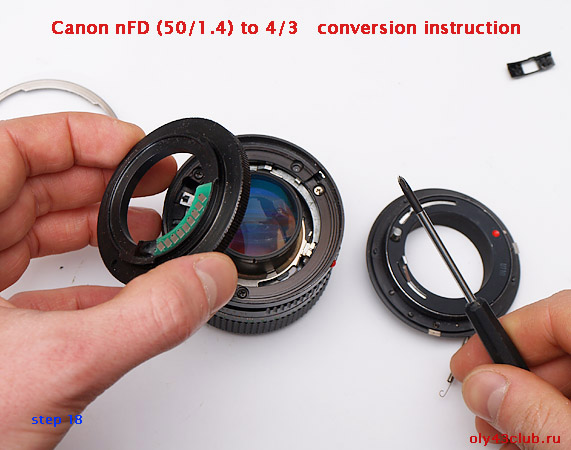

вместо байонетной части вставляем переходник Сanon nFD - 4/3

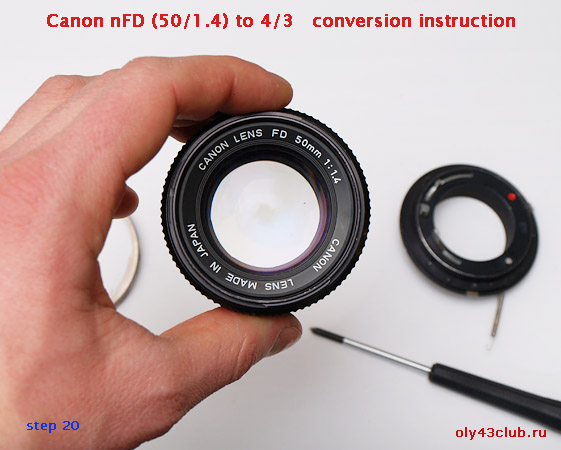

вот и все:

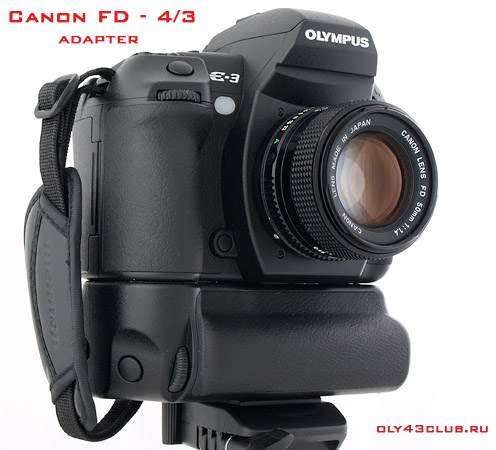

теперь объектив Canon nFD 50/1.4 полностью совместим со всеми фотоаппаратами стандарта 4/3:



--------------------
